Lieu d'origineChine
-
Nom de marqueHOWOSTAR
-
Numéro de modèleEnsemble de transmission HOWO HW19712
-
Quantité de commande min1
-
Détails d'emballageCaisse en bois

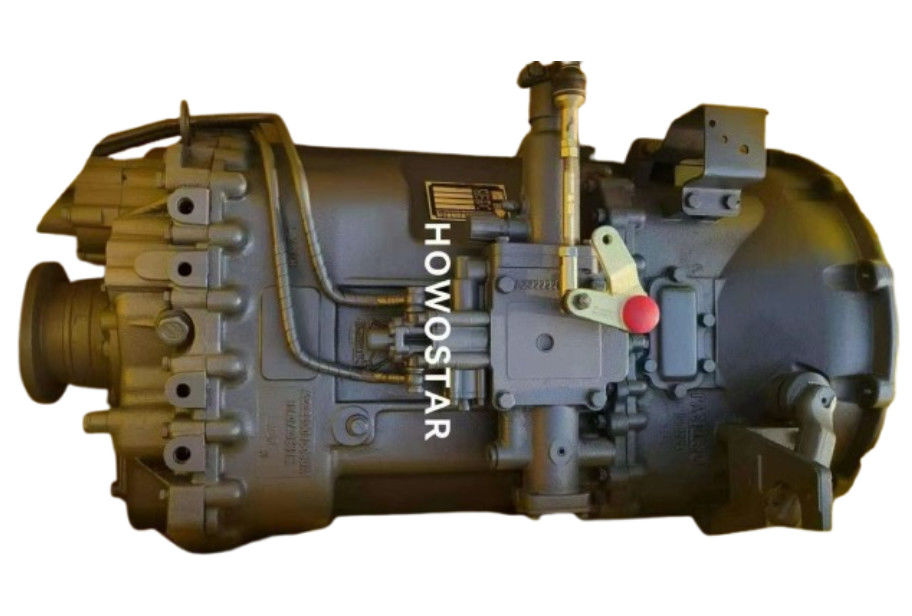

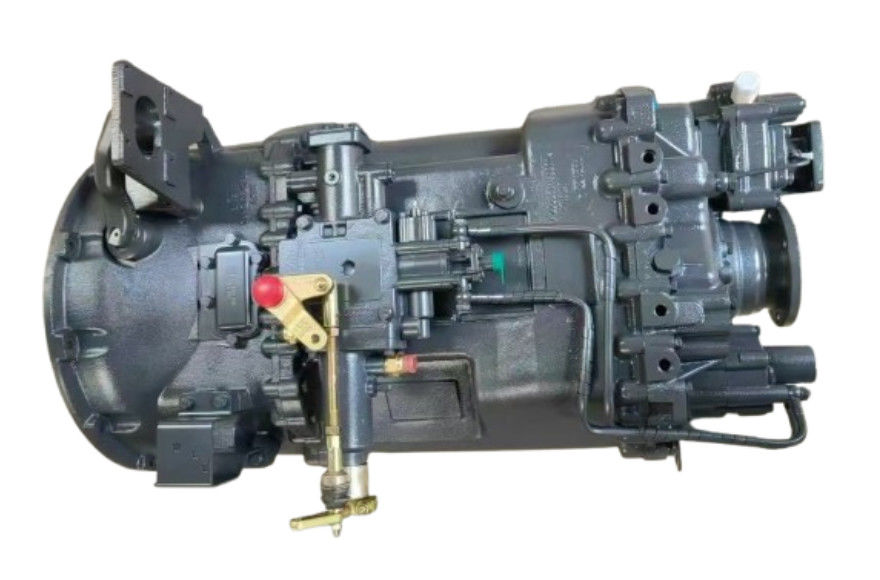

Ensemble de transmission HOWO HW19712
Fonctions et applications de l'assemblage de transmission HW19712
L'ensemble de transmission HW19712, une boîte de vitesses manuelle à 12 rapports développée par China National Heavy Duty Truck Group (CNHTC), est conçu pour les véhicules utilitaires lourds,offrant une alimentation optimisée, durabilité et adaptabilité dans divers scénarios opérationnels.
1Configuration multi-engrenages pour une transmission de puissance adaptative
• 12 vitesses avant + 2 vitesses arrière: le HW19712 offre 12 vitesses avant et 2 vitesses arrière, ce qui permet un réglage précis du couple et de la vitesse pour les charges lourdes, les pentes raides et les croisières routières.
• Exemple: les vitesses inférieures (1 ‰ 6) fournissent un couple élevé pour l'utilisation hors route ou dans la construction, tandis que les vitesses plus élevées (7 ‰ 12) améliorent l'efficacité énergétique lors du transport routier.
• couple d'entrée maximal: fonctionne jusqu'à 1900 N·m (2100 N·m pour les variantes HW19712C/CL), assurant une fiabilité sous charges extrêmes.
2. Conception structurelle robuste pour une utilisation lourde
• Deux-sections: composé d'un boîtier principal (6 vitesses avant) et d'un boîtier auxiliaire (2 vitesses avant) qui se combinent pour former 12 vitesses avant.
• Mécanisme à double contre-arbre: la boîte principale utilise deux contre-arbes espacés de 180°, réduisant la charge de couple par arbre et minimisant la longueur axiale.
• Réduction des engrenages planétaires: la boîte auxiliaire utilise un système d'engrenages planétaires pour une transmission à couple élevé, une conception compacte et une durée de vie prolongée.
3- Mécanismes de changement de vitesse avancés
• Synchronisation des manches coulissantes: les changements sont effectués par des manches coulissantes avec des angles coniques de 35°, ce qui permet un centralisation et une synchronisation automatiques pendant l'engagement.
• Boîte principale manuelle + boîte auxiliaire pneumatique: la boîte principale est déplacée manuellement, tandis que la boîte auxiliaire utilise une commande pneumatique pour une commutation sans couture haute/basse portée.
4Distribution de la charge et réduction des contraintes
• Arbre principal flottant: l'arbre principal fonctionne à flot, répartissant uniformément les forces radiales et éliminant les roulements traditionnels à aiguilles, réduisant ainsi l'usure et améliorant la fiabilité.
• Maillage optimisé des engrenages: l'"alignement des dents" assure un engagement correct des engrenages, réduisant au minimum le bruit et les vibrations.
5Système de lubrification efficace
• Lubrification par éclaboussure forcée: Combine une pompe à débit élevé pour la lubrification forcée des composants critiques (par exemple, les synchronisateurs, les roulements) avec la lubrification par éclaboussure pour les engrenages.
• Filtre à huile intégré: maintient la propreté de l'huile, allonge la durée de vie de la transmission.
6Compatibilité avec le système de prise de puissance (PTO)
• Intégration de prise de courant arrière: prend en charge les prises de courant optionnelles (par exemple, HW50, HW70) pour les équipements auxiliaires (par exemple, pompes hydrauliques, grues), avec lubrification forcée éliminant le besoin d'huile supplémentaire.
7. Conception légère et compacte
• Option en alliage d'aluminium: le boîtier en aluminium réduit le poids jusqu'à 15% par rapport à l'acier, améliorant ainsi l'économie de carburant et la capacité de charge utile.
Spécifications clés de l'assemblage de transmission HW19712
Paramètre Détails
Modèle Le modèle HW19712 (norme), le modèle HW19712C/CL (à couple élevé) et le modèle HW19712C/CL (à couple élevé) doivent être remplacés.
Configuration de l'engrenage 12F + 2R
Le couple d'entrée maximal 1900 N·m (norme), 2100 N·m (C/CL)
Vitesse nominale 2600 tours par minute
Le poids 357 kg (norme), 392 kg (C/CL)
Capacité pétrolière 13 ̊ 14,5 L
Longueur totale 915 mm
Rapport de l'équipement de tête 11.8 (norme), 15.01 (alternative)
Applications industrielles
• Logistique et transports: les camions longue distance bénéficient de la portée de 12 vitesses et de l'efficacité énergétique.
• Construction et exploitation minière: les camions et les excavatrices utilisent un couple et une durabilité élevés pour des terrains accidentés.
• Véhicules spécialisés: les camions de pompiers, les mélangeurs de ciment et les véhicules militaires utilisent la compatibilité PTO pour les systèmes auxiliaires.
L'ensemble de transmission HW19712 se distingue par sa adaptabilité à plusieurs vitesses, sa construction robuste et sa lubrification efficace, ce qui en fait une pierre angulaire de l'ingénierie des véhicules utilitaires lourds.Sa compatibilité avec les prises de courant et le boîtier en aluminium en option améliore encore sa polyvalence dans tous les secteurs.
