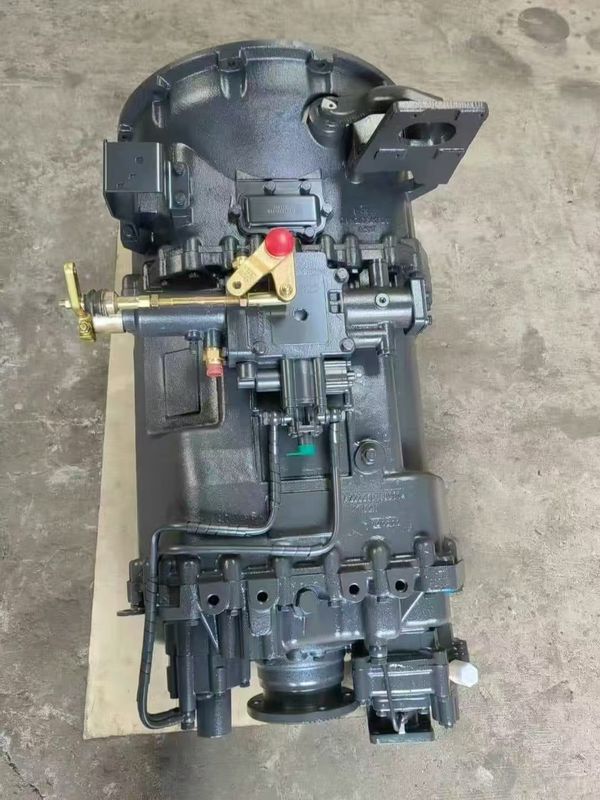

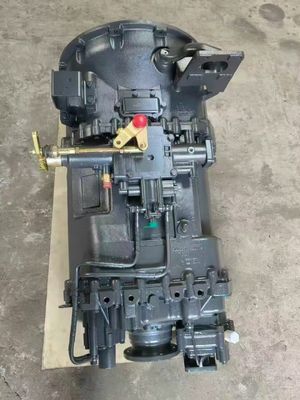

HW19710 Transmission Assy

Fonction, spécifications, matériaux et paramètres clés de la transmission HW19710

1. Fonction

• Changement de vitesse: la HW19710 est une boîte de vitesses manuelle à 10 rapports conçue pour les véhicules utilitaires lourds,offrant une large plage de rapports de vitesse pour optimiser l'efficacité du moteur dans diverses conditions de conduite (e- par exemple, les croisières sur route, les charges lourdes ou les pentes escarpées).

• Capacité de couple élevée: avec un couple d'entrée nominal maximal de 1900 N·m, il convient aux moteurs diesel de grande puissance, assurant une transmission de puissance fiable dans des applications exigeantes.

• Conception durable:

• Boîte principale: dotée d'un double contre-arbre (ou d'un seul contre-arbre dans certaines variantes) pour une meilleure répartition de la charge et une usure réduite des engrenages.

• Boîte auxiliaire: utilise des mécanismes d'engrenages planétaires pour des transitions fluides et une conception compacte.

• Synchronisateurs optionnels: certaines variantes incluent des synchronisateurs complets pour un changement plus fluide.

• Application polyvalente:

• Autonomie correspondante: compatible avec les véhicules de 336 à 420 chevaux.

• Option PTO (Power Take-Off): Prend en charge les équipements auxiliaires (p. ex. pompes hydrauliques, grues) par l'intermédiaire d'unités PTO arrière en option.

2. Spécifications

• Proportions des engrenages:

- Première vitesse: 14.2841 (ou 14.36[1 dans certaines variantes)

- Deuxième vitesse: 10.6231 (ou 10.66Je vous en prie.

• Troisième vitesse: 7.8711 (ou 7.88Je vous en prie.

• Quatrième vitesse: 5.876: 1 (ou 5.82Je vous en prie.

• 5ème vitesse: 4.375:1

• 6ème vitesse: 3.2651 (ou 3.)28Je vous en prie.

• 7ème vitesse: 2.4281 (ou 2.44Je vous en prie.

- 8ème vitesse: 1.799: 1 (ou 1.80Je vous en prie.

• 9ème vitesse: 1.343: 1 (ou 1.33Je vous en prie.

• Dixième vitesse: 1:1 (entraînement direct)

• À l'envers 1: 13.9131 (ou 14.01Je vous en prie.

• À l'envers 2: 3.181 (ou 3.)20Je vous en prie.

• Poids: ~355 ∼430 kg (différent selon la configuration)

• Capacité d'huile: 12 à 18 litres (varient selon la variante)

• Mécanisme de changement: manuel (non synchronisé ou synchronisé, selon la variante)

• Distance du centre de la boîte principale: 155 mm

3. Matériaux

• Boîte de vitesses:

• Fer moulé (standard): offre une résistance et une durabilité élevées pour les applications lourdes.

• Alliage d'aluminium en option: réduit le poids pour une meilleure efficacité énergétique (le cas échéant).

• engrenages et arbres:

• Acier allié à haute résistance: résistant à l'usure, à la fatigue et aux charges de couple élevé.

• Machining de précision: maintient des tolérances serrées pour un engagement en douceur et une réduction du bruit.

• Rameaux et joints:

• Des roulements de haute qualité: supporter des charges lourdes et des vitesses de rotation élevées.

• Sceaux durables: empêchent les fuites et la contamination de l'huile.

4. Paramètres clés

• couple d'entrée maximal: 1900 N·m

• Puissance nominale: Convient pour les moteurs de 336 à 420 ch

• Distance du centre: 155 mm (boîte principale)

• Type d'engrenage: engrenages hélicoïdaux avec éclaboussure pour une meilleure résistance

• Lubrification: lubrification forcée et lubrification par éclaboussure

• Caractéristiques facultatives:

• Assistant de quart de travail: réduit les efforts de quart de travail.

• PTO arrière: prend en charge des sorties hydrauliques ou mécaniques supplémentaires.

• Emballage en aluminium: option légère pour une meilleure économie de carburant.

Nom de l'organisme

• Variante AMT disponible: le HW19710AL (AMT) offre un changement automatique avec un couple nominal légèrement inférieur (1500 N·m) et des rapports de vitesse révisés pour une meilleure économie de carburant.

• Entretien: Il est recommandé de changer et d'inspecter régulièrement l'huile pour assurer sa longévité.

• Conformité: certaines variantes peuvent ne pas répondre aux normes d'émission les plus récentes (par exemple, Euro VI) et sont destinées à l'exportation ou à l'utilisation tout-terrain.

La transmission HW19710 est conçue pour la fiabilité, l'efficacité et la polyvalence, ce qui en fait un choix populaire pour les véhicules utilitaires lourds en Chine et au-delà.
